2001: ODISEA DEL ESPACIO, toma final

Estructuras de movimiento generadas a partir de la toma final de la película 2001: Odisea del espacio (2001: A Space Odyssey, 1968).

Estructura del movimiento de una paloma volando — Estructura de movimiento (render), turntable

Estructura de movimiento (modelo 3D interactivo)

Esta estructura de movimiento corresponde a la toma final de 2001: Odisea del espacio (2001: A Space Odyssey, 1968), película del realizador estadounidense –nacionalizado británico– Stanley Kubrick, y permite ver, con respecto a la primera toma, un aumento considerable de movimiento, coherente con el concepto de evolución, clave en la película. Asimismo, se sigue constatando una coherencia entre las formas aerodinámicas de los elementos de dirección de arte y la forma, más bien limpia, de la estructura de movimiento.

La estructura se generó a partir de los 1973 fotogramas de la toma, que equivalen a 1 minuto con 22 segundos, a 24 cuadros por segundo. Fue escalada, en su profundidad (que equivale a la duración de la toma), a 1:2 para evidenciar el patrón de movimiento. La estructura sin escalar, más larga, se puede consultar en la sección de abajo.

Destaca que los elementos –más bien "limpios"– de la estructura muestran un incremento de movimiento, ya sea mediante una dirección ascendente (figuras que se desplazan de abajo hacia arriba) o mediante una expansión (figuras que crecen del centro hacia el exterior del plano). Esta amplificación de movimiento en una toma final corona y reitera el concepto de evolución y ascenso, indicado desde la primera toma de la película.

ESTRUCTURAS DE MOVIMIENTO

Toma final de la película 2001: Odisea del espacio (2001: A Space Odyssey, 1968). 1 minuto con 22 segundos, 1973 fotogramas.

A partir de esta toma, de la película 2001: Odisea del espacio (2001: A Space Odyssey, 1968), se realizaron las visualizaciones y estructuras de movimiento subsecuentes. El movimiento analizado en estos casos es el movimiento bidimensional de los pixeles.

Gráfica de la superficie tridimensional obtenida a partir de una pila de fotogramas (Stack 3D Surface Plot).

La gráfica muestra el movimiento producto de las variaciones en los valores de brillo del video.
Los ejes X e Y representan el largo y el ancho del video, expresados en pixeles.
El eje Z representa el brillo de la imagen en una escala de 0 a 255. Para obtener la gráfica, los valores de cada pixel se escalaron al cuadrado, considerando el muestreo más cercano.
La gráfica se obtuvo a partir de los 1973 fotogramas del video apilados (stack).
Gráfica elaborada con el programa ImageJ (Wayne Rasband, National Institute of Mental Health, Maryland) y con el plug-in Interactive 3D Surface Plot (Kai Uwe Barthel, Internationale Medieninformatik, Berlín).

Estructura de movimiento (volumen), turntable

La estructura representa, mediante un volumen, el movimiento del video en toda su extensión y no solo como instante.
La estructura se obtuvo a partir de los 1973 fotogramas del video, convertidos a una profundidad de color de 8 bits, con el fondo removido y apilados. La pila (stack), suavizada, se representa como un volumen tridimensional.
Estructura elaborada con el programa ImageJ (Wayne Rasband, National Institute of Mental Health, Maryland) y con la macro motionStructure-v2 (Everardo Reyes Garcia, Université Paris 8, París).

Estructura de movimiento (superficie), turntable

La estructura representa, mediante una superficie tridimensional, el movimiento del video en toda su extensión y no solo como instante.
La estructura se obtuvo a partir de los 1973 fotogramas del video, convertidos a una profundidad de color de 8 bits, con el fondo removido y apilados. La pila (stack), suavizada, se representa como una superficie tridimensional.
Estructura elaborada con el programa ImageJ (Wayne Rasband, National Institute of Mental Health, Maryland) y con la macro motionStructure-v2 (Everardo Reyes Garcia, Université Paris 8, París).

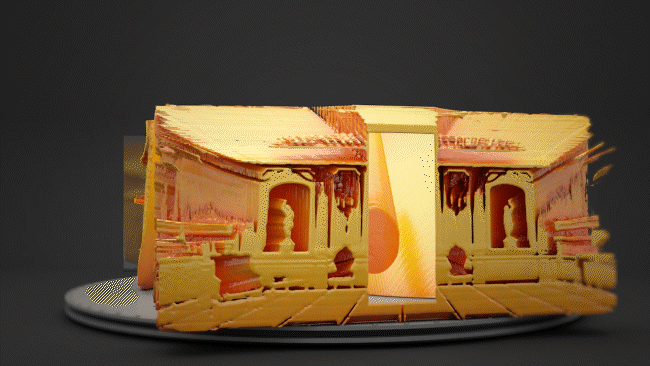

Estructura de movimiento (render), turntable

Turntable de la estructura de movimiento, escalada a 1:2 en su profundidad, para destacar el patrón de movimiento.
Animación elaborada con el programa Cinema 4D (Maxon Computer GmbH).

Estructura de movimiento (render), imagen fija

Imagen fija de la estructura de movimiento, escalada a 1:2 en su profundidad, para destacar el patrón de movimiento.
Imagen elaborada con el programa Cinema 4D (Maxon Computer GmbH).

Preparación para impresión 3D (paso 1)

Proceso de preparación del modelo tridimensional, escalado a 1:2 en su profundidad, para impresión estereolitográfica en resina fotopolimerizable. Importación, colocación y preparación del archivo OBJ en Chitubox.

Preparación para impresión 3D (paso 2)

Proceso de preparación del modelo tridimensional, escalado a 1:2 en su profundidad, para impresión estereolitográfica en resina fotopolimerizable. Colocación de soportes en Chitubox.

Preparación para impresión 3D (paso 3)

Proceso de preparación del modelo tridimensional, escalado a 1:2 en su profundidad, para impresión estereolitográfica en resina fotopolimerizable. Rebanado (slicing) del modelo en Chitubox.
